45 Mill

Sustav profila bez prekinutog toplinskog mosta, osnovne ugradne dubine okvira 45 mm. Uz osnovnu izvedbu okvir/krilo s ravnim linijama, moguće su izvedbe okvir/krilo i sa zaobljenim vanjskim linijama.

Pošalji upit

ISO standardi

Jamstvo
uključeno

Broj komora -

Karakteristike profila -

Širina Krilo 68,5 mm
Okvir 73,5 mm

Staklo Ug=1,00 W/(m2K)

Zvučna izolacija Rw ≈ 32 dB

Toplinska izolacija npd

Kvaliteta koja traje

Opis Proizvoda

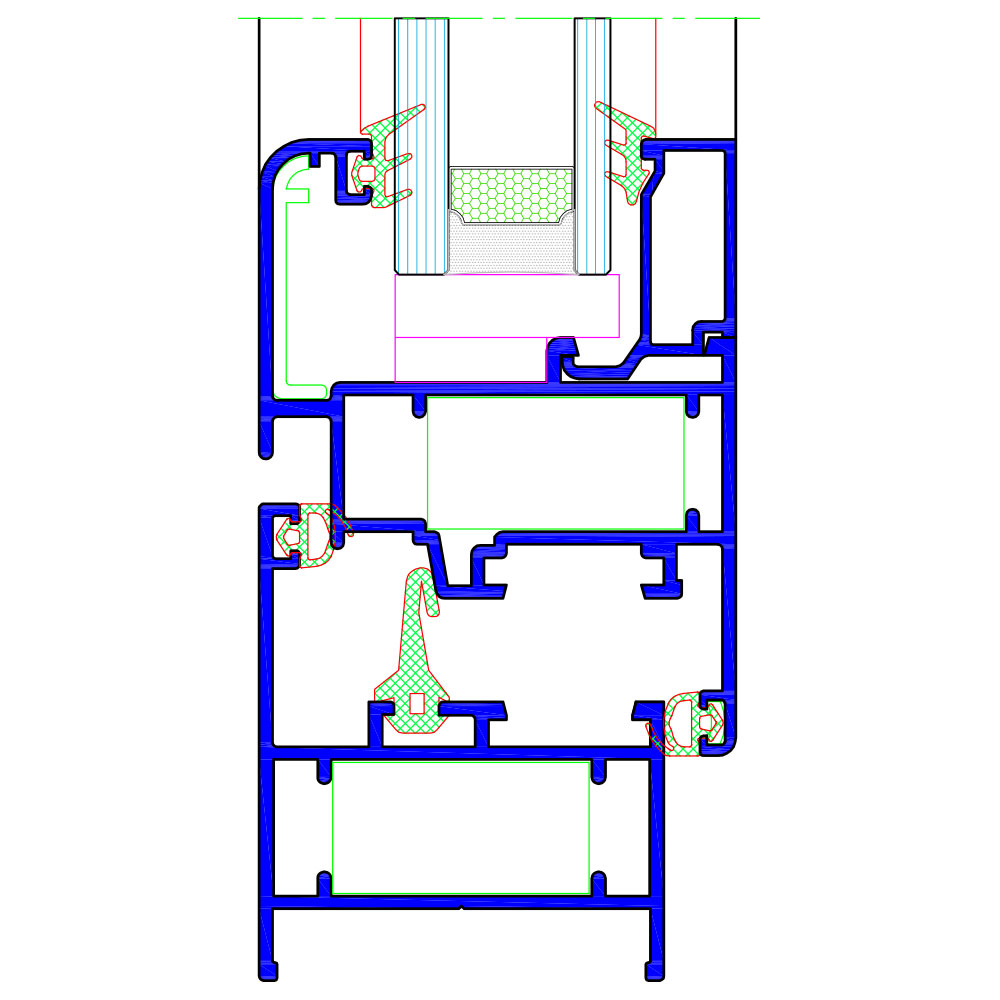

Sustav 45 MILL namijenjen je za izradu prozora (otvaranje prema unutra i prema van), vrata (otvaranje prema unutra i prema van) i fiksnih stijenki. To je sustav profila bez prekinutog toplinskog mosta, osnovne ugradne dubine okvira 45 mm.

Uz osnovnu izvedbu okvir/krilo s ravnim linijama, moguće su izvedbe okvir/krilo i sa zaobljenim vanjskim linijama. Brtvljenje je izvedeno EPDM brtvama. Mogući tipovi otvaranja prozora: nagibno, okretno, nagibno-okretno, okretno prema van, nagibno oko gornje vodoravne osi – otvaranje prema van, okretno oko okomite osi – otvaranje prema van. Mogući tipovi otvaranja vrata: otvaranje prema unutra i prema van, klizna vrata. Okovi koji se ugrađuju u sustav standardni su za eurožlijeb 15/20.

Tehničke karakteristike sustava:

dubina okvira: 45 mm
dubina krila: 53 mm
dubina ispune: do 31 mm
težina krila: 130 kg
propusnost zraka: EN 12207 (klasa 4)
vodonepropusnost: EN 12208 (klasa 9A)
otpornost na udar vjetra: EN 12210 (klasa C4/B4)
zaštita od buke: EN ISO 717 1 (Rw=34 dB)
protuprovalnost: EN 1627
osnovni materijal: EN AW 6060
materijal brtvljenja: EPDM
površinska obrada: DIN 17611
kontrola kvalitete: DIN EN ISO 9001

Tablica Proizvoda


Specifikacije	45 Mill	Alu flat	Klasik s alu kapnicom	Alu klasik	Belgija	Nizozemska	76 AD	76 MD	88 MD	88 MD AluClip	76 MD AluClip	Termo 85	Termo 85HF +
Broj Komora	-						5	6	7	7	6	3	3
Specifikacije Profila	-	Uf=1,27 W/(m2K) / Uf=1,11 W/(m2K)	Uf=1,28 W/(m2K)	Uf=1,27 W/(m2K) / Uf=1,11 W/(m2K)	Uf=1,27 W/(m2K) / Uf=1,11 W/(m2K)	Uf=1,42 W/(m2K) / Uf=1,28 W/(m2K)	Uf=1,2 W/(m2K)	Uf=1,1 W/(m2K)	Uf=0,98 W/(m2K)	Uf=1,0 W/(m2K)	Uf=1,1 W/(m2K)	Uf=2,45 W/(m2K)	Uf=1,6 W/(m2K)
Krilo	68,5 mm	56 mm	78 mm	76 mm	78 mm	70 mm ili 78 mm	67 mm	78 mm	78 mm	78 mm	78 mm	68,5 mm	68,5 mm
Okvir	73,5 mm	76 mm	78 mm	76 mm	78 mm	78 mm	78 mm	74 mm	74 mm	74 mm	74 mm	71,5 mm	71,5 mm
Staklo	Ug=1,00 W/(m2K)	Ug=0,6 W/(m2K) / Ug=0,5 W/(m2K)	Ug=0,5 W/(m2K)	Ug=0,6 W/(m2K) / Ug=0,5 W/(m2K)	Ug=1,0 W/(m2K) / Ug=0,5 W/(m2K)	Ug=1,0 W/(m2K) / Ug=0,5 W/(m2K)	Ug=1,00 W/(m2K)	Ug=1,00 W/(m2K)	Ug=0,50 W/(m2K)	Ug=0,50 W/(m2K)	Ug=0,5 W/(m2K)	Ug=1,0 W/(m2K)	Ug=0,5 W/(m2K)
Zvučna Izolacija	Rw ≈ 32 dB						Rw ≈ 32 dB	Rw ≈ 32 dB	Rw ≈ 34 dB	Rw ≈ 34 dB	Rw ≈ 34 dB	Rw ≈ 32 dB	Rw ≈ 34 dB
Toplinska Izolacija	npd	Uw=0,94 W/(m2K) / Uw=0,80 W/(m2K)	Uw=0,86 W/(m2K)	Uw=0,94 W/(m2K) / Uw=0,80 W/(m2K)	Uw=1,27 W/(m2K) / Uw=0,86 W/(m2K)	Uw=1,27 W/(m2K) / Uw=0,86 W/(m2K)	Uw=1,2 W/(m2K)	Uw=1,1 W/(m2K)	Uw=0,75 W/(m2K)	Uw=0,75 W/(m2K)	Uw=0,78 W/(m2K)	Uw=1,58 W/(m2K)	Uw=0,96 W/(m2K)
